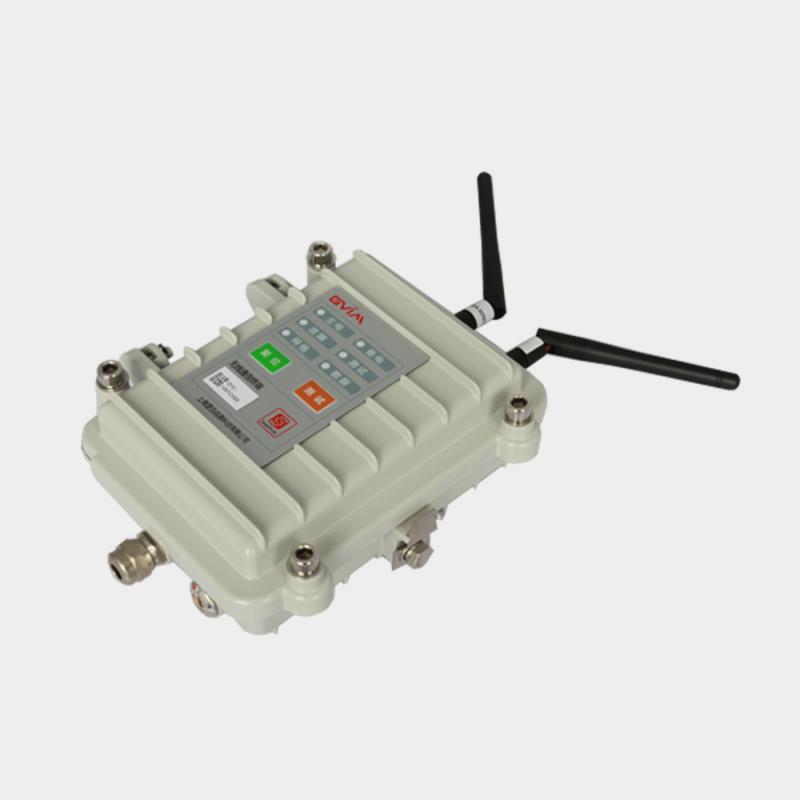

GPRS無線通信終端

產品簡介

本產品為無線物聯網系統的終端，收集無線傳感器的采樣數據及狀態信息，再以GPRS方式將數據發送至云端服務器。

功率可調：調節范圍 1dbm～17dbm（1mW～50mW）; 27 dbm（0.5W）; 30 dbm（1W）；32 dbm（1.5W）；

發射功率10dbm，距離1000米（9.6kbps）；

發射功率17dbm，距離2500米（9.6kbps）；

數據緩沖區：8×256bytes；

工作模式：通信頻率434MHz，64信道（跳頻，固定頻率）；

數據傳輸模式：SmartNode協議傳輸，數據透明傳輸；

數據傳輸方式：點對點、點對多點、多級中繼；

高抗干擾能力和低誤碼率：基于FSK的調制方式，采用高效前向糾錯和信道交織編碼技術，提高了數據抗隨機干擾和突發干擾的能力；

多種天線配置方案：可配置鍍銀彈簧天線、多種增益的柱狀天線、吸盤天線等，滿足用戶不同的結構需要。

電氣參數
發射功率	A級：1dbm～17dbm(1mW～50mW)； B級：27dbm/0.5W； C級：30dbm/1W； D級：32dbm/1.5W
發射電流	34mA@10dbm/10mW; 65mA@17dbm/50mW
接收電流	20mA
待機電流	1 mA
供電電壓	6V～28V（DC）；86V～265V（DC）；86V～265V（AC）
無線Smart Node
工作頻率	免費ISM頻段（硬件支持240～930MHZ）
信道	64信道
工作模式	跳頻與固定頻率（軟件配置）
調制方式	GFSK
無線傳輸速率	2.4 Kbps～256 Kbps（軟件配置）
接收靈敏度	-115dbm@9.6 Kbps
通信距離（空曠）	10dbm,9.6Kbps,3dbi天線,3V：1000米 17dbm,9.6Kbps,3dbi天線,3V：2500米
模塊ID	4字節,32進制編碼
廠家識別碼	2字節,16進制編碼
用戶識別碼	2字節,16進制編碼
串口速率 (Kbit/s)	1.2，2.4，4.8，9.6，14.4，19.2，38.4（可軟件配置，出廠默認9.6 Kbit/s）
通訊協議	SmartNode V6協議
網絡結構	星形網，樹型網，點對點，MESH
數據傳輸模式	SmartNode協議傳輸、透明傳輸
天線接口方式	SMA標準天線
網關接口
通訊接口	GPRS
工作環境
工作溫度	-40℃～+85℃
防護等級	IP66
機械參數
機械尺寸	145mm×125mm×60mm
