基于smartnodeN616系列故障指示器方案

  線路故障指示器是一種安裝在架空線路上、電力電纜及開關柜母線排上，用于指示故障電流通路的裝置。一旦線路發生短路，巡線人員可借助指示器上的紅色報警顯示，迅速確定故障區段、分支、及故障點。但傳統故障指示器查找故障還必須依靠人力從變電站開始一部分一部分的查看，自動化水平不高，本方案采用無線通訊方式，將現場的故障指示器的信息送給監控中心（如配電管理系統），實時監測線路的各種運行狀態，進一步提高故障處理能力，縮短處理時間。國家電網在未來三年（2015-2017年）計劃投入1200億人民幣用于電網改造，主要針D,E類用戶（郊區及農村），200億投入于配電自動化改造。在這個時機，國網電科院討論制定了國家電網公司企業標準：配電線路故障監測終端技術規范，該規范預計在2013年年底發布，無疑對故障指示器的智能化也會做一個規范。產品性能的提升意味著對主控MCU的要求也會提高，本方案采用smartnode N616系列作為主控MCU，在處理速度和功耗等方面比傳統方案MSP430 和PIC有明顯的優勢。

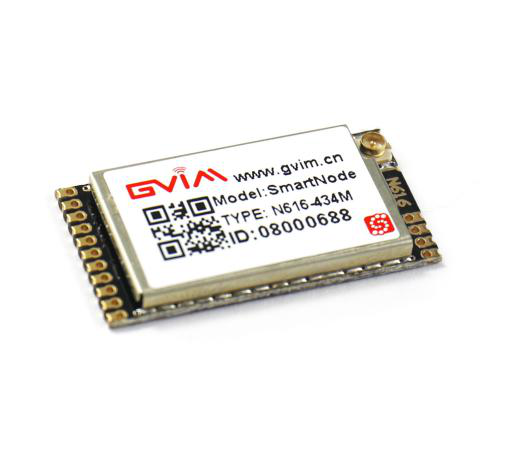

無線通信模塊N616

 系統結構：

無線聯網型故障指示：

軟件架構：

故障檢測：

方案優勢：

1.溫度預警：當溫度達到門限值時，系統向門戶發送溫度預警

2.問題可追溯：溫度采樣數據保存在云端數據服務器中，一旦出現問題，可查詢歷  史記錄，方便問題追溯。

3.實時監控：傳感器每隔一段時間主動上報溫度采樣值，實現24小時不間斷溫度檢測。

4.系統容量大:一個網關可以連接的傳感器節點數量無限制。

5.安裝簡便：無需布線，安裝簡便安全，降低了系統的運營成本。

6.系統永不掉線：GPRS傳輸中斷重連后即可恢復中斷期間數據，網關采用主備電供電方式，主電不可用的情況下，備電可連續工作48小時。

7.抗干擾：支持64信道跳頻，降低干擾；FEC提高無線通信的抗干擾能力。

8.超低功耗：無線傳感器電池壽命最長可達10年。

9.參數可配置：根據業務需求，傳感器的工作參數可以配置。

10.位置定位：傳感器位置發生改變時，將信息上報至數據終端，實現對設備位置的監控。

11.電子標簽：安裝信息可記錄于傳感器設備中，具有RFID功能。

12.信息安全：安裝信息可記錄于傳感器設備中
